솔레노이드 밸브 AC와 DC의 차이점

솔레노이드 밸브 AC와 DC의 차이점

솔레노이드 원리

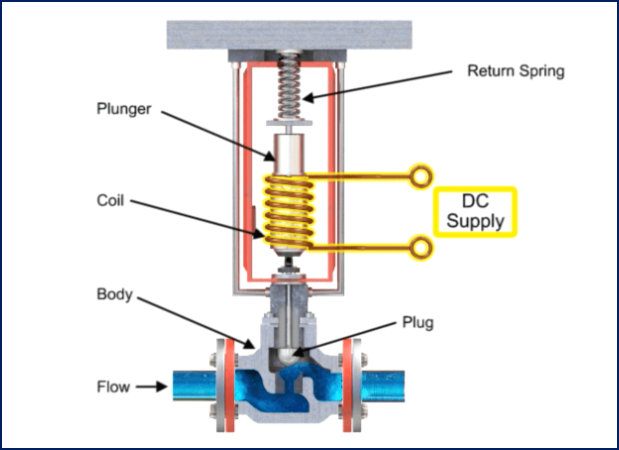

우선 솔레노이드 밸브는 전기 에너지를 선형 운동으로 변화하는 것입니다. 밸브는 속이 빈 형태로 감겨 진 구리선으로 구성되어 있으며 중앙에 플런저라고도하는 가동 형 강자성 코어가 있는 전기 코일이 들어있어 이것이 솔레노이드 밸브를 동작시켜줍니다. 이때 휴지 위치에서 플런저는 작은 구멍을 막고 있는데 코일에 전류가 흐르면서 플런저를 전자석으로 바꿔 솔레노이브 밸브를 동작시키는 것입니다. 생성된 자기장은 오리피스를 여는 플런저에 위쪽으로 힘을 가하는 원리인것이죠.

솔레노이드 유형

우리가 흔히 알고 있는 솔레노이드는 AC 또는 DC전원의 솔레노이드로 구분되고 있습니다. 그럼 우리가 알아야할 것들에 대해서 간략히 적어보도록 하겠습니다. AC솔레노이드의 가동 철심과 고정 철심 사이에 간격이 있으면 솔레노이드 코일이 가열되어 코일이 타 버릴 가능성이 있고, DC솔레노이드의 경우 전류는 가동 및 고정 철심의 간격에 관계없이 일정하게 유지시켜줍니다. 따라서 가동 철심과 고정 철심 사이에 충격 흡수재를 제공하여 작동 소음을 최소화 할 수 있는 것이지요. 이렇게 솔레노이드의 작동 소음에 대해서 알아보았으며, 전력 요구사항에 대해서 알아보겠습니다. AC구동 솔레노이드 밸브는 비교적 크기가 큽니다. 상대적으로 느린 동작을 생성하려면 더 높은 수준의 전력이 있어야 되는 것이죠. 하물며 DC솔레노이드 밸브는 소형의 솔리드 스테이트 구성 요소를 사용하여 소형 장치에서도 빠른 동작을 합니다. DC솔레노이드의 수명은 가동 철심과 가이드 사이의 기계적 마모 정도에 따라서 크게 달라지며 가이드의 슬라이딩 부분 또는 섹션은 서비스 수명을 연장하기 위해 특별히 처리되어 있습니다. 특히 DC솔레노이드를 사용하면 가동 및 고정 철심의 결합 부분의 모양을 변경하여 실제 부하와 동일한 인력을 제공 할 수 있습니다.

솔레노이드 차이점

DC솔레노이드는 윙윙 거리는 소음을 발생시키지 않으며 AC솔레노이드는 맥동 인력으로 인해 윙윙 거리는 소음을 발생시킵니다. 윙윙 거리는 소음은 플런저가 완전히 장착되지 않았기 때문에 소리가 나는 것이며 윙윙거리는 소리가 계속해서 난다면 솔레노이드 내부의 코일이 과열되어 결국에 고장이 나는 것입니다. 하지만 우리가 알아야할 것은 한가지 더 있습니다. AC솔레노이드의 전류는 스트로크에 따라서 달라지고, DC솔레노이드의 경우에는 코일 DC저항에 의해서만 결정됩니다. 이때 스트로크에 관계없이 일정하게 정해지는 것은 DC솔레노이드 밸브입니다.

내가 생각하는 것

실제로 산업현장에서 사용되는 것들은 위에서 설명드린 것처럼 DC솔레노이드 밸브를 많이 사용되며 이유는 빠르게 동작하고 윙윙거리는 소음이 없기 때문입니다. 산업현장에서는 하나의 소음에도 민감하고 한개의 계기 문제점에도 민감해지기 때문이죠. 다만 모든 산업현장에 DC솔레노이드 밸브를 사용할 수는 없는 것입니다. 지금까지 AC솔레노이드와 DC솔레노이드 밸브를 사용하는 차이점과 문제점에 대해서 알아보았습니다. 어떤 제품을 사용하든 잘 확인하고 사용하시는 것이 좋습니다. 감사합니다.
